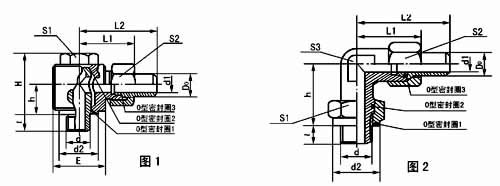

用于以油、氣為介質的管路系統(tǒng)用錐密封焊接式鉸接管接頭與錐密封焊接式可調向管接頭。工作溫度為-25～80℃，公稱壓力PN ≤ 31.5MPa。形式和尺寸見圖1、圖2 和表1、表2。

Do	d		l	d1	d2	h	H	L1	L2	S1	S2	E	O型密封圈(GB 3452.1)			重量kg
	公制細牙螺紋	管螺蚊											1	2	3
8	M12X1.5		12	4	18	12	30	31	47	18	21	22X22	12.5X1.8	11.8X1.8	7.5X1.8	0.15
10	M14X1.5	G1/4A	12	6	24	13	31	34	50	18	24	25X25	16X2.65	12.5X1.8	9X1.8	0.18
12	M16X1.5	G3/8A	12	7	27	15	37	38	53	24	24	30X30	18X2.65	16X1.8	11.2X1.8	0.26
14	M18X1.5	G3/8A	14	8	27	15	37	38	53	24	27	30X30	18X2.65	18X1.8	11.8X2.65	0.27
16	M22X1.5	G1/2A	14	10	34	22	48	45	66	30	30	40X40	23.6X2.65	22X1.8	14X2.65	0.57
20	M27X2	G3/4A	16	13	41	25	53	52	76	36	36	45X45	30X2.65	28X1.8	18X2.65	0.82
25	M33X2	G1A	18	17	46	30	59	56	84	41	46	50X50	34.5X2.65	35X1.8	23.6X2.65	1.18
30	M42X2	G11/4A	20	20	55	36	71	65	94	50	50	60X60	43.7X2.65	42.5X1.8	28X2.65	1.94
38	M48X2	G11/2A	22	26	66	40	87	75	107	60	60	75X75	50X2.65	48.7X1.8	36.5X2.65	3.45

Do	d		l	d1	d2	h	H	L1	L2	S1	S2	O型密封圈(GB 3452.1)			重量kg
	公制細牙螺紋	管螺蚊										1	2	3
8	M12X1.5		12	4	18	36	38	55	18	21	18	12.5X1.8	11.8X1.8	7.5X1.8	0.15
10	M14X1.5	G1/4A	12	6	24	36	38	55	24	24	18	16X2.65	12.5X1.8	9X1.8	0.2
12	M16X1.5	G3/8A	12	7	27	37	39	56	27	24	18	18X2.65	16X1.8	11.2X1.8	0.32
14	M18X1.5	G3/8A	14	8	27	37	39	56	27	27	18	18X2.65	18X1.8	11.8X2.65	0.35
16	M22X1.5	G1/2A	14	10	34	43	43	64	34	30	24	23.6X2.65	22X1.8	14X2.65	0.40
20	M27X2	G3/4A	16	13	41	51	52	75	41	36	27	30X2.65	28X1.8	18X2.65	0.9
25	M33X2	G1A	18	17	46	64	61	88	50	46	36	34.5X2.65	35X1.8	23.6X2.65	1.1
30	M42X2	G11/4A	20	20	55	68	64	92	60	50	41	43.7X2.65	42.5X1.8	28X2.65	1.7
38	M48X2	G11/2A	22	26	66	75	77	109	65	60	50	50X2.65	48.7X1.8	36.5X2.65	1.95

四、訂貨標記說明

1、管子外徑16mm連接螺紋d=M22×1.5的錐密封焊接式鉸接管接頭。
管接頭16-M22×1.5 JB/ZQ4188-97
2、管子外徑20mm 連接螺紋M27×2的錐密封焊接式可調向管接頭。
管接頭20-M27×2 JB/ZQ4189-97
